沉积微相图在地质研究中算是最基础的图件之一了，但是小编每次成图的心情和大家是一样的。
为了解决这一灾难性问题，小编终于从各位大家那里学到了一些较为全面的经验，现整理分享给大家，总有一款适合你。
以下内容有经验，有逻辑，有水平，记得收藏!!!
学院派画法VS实战派画法
学院派的经典模式(高度精练，教授级语言)：
先勾画砂体展布图,明确砂体的宏观分布趋势;
以沉积相的构造特征,生物化石特征,岩石物性特征认识等为基础,确定本区的基本微相;
根据测井相与沉积相相关分析,确定砂地比划分界限;
综合运用砂地比和测井相来画沉积相;
找喜欢和熟悉的绘图软件清绘就可以了;
推荐廉价软件:CORELDRAW,CAD,......
实战派的经典模式(一线科研工作者吐血总结)：
在大的水动力环境(一般早有定论)控制下，根据典型井，判定沉积微相序列;
根据组合测井曲线(及其它)逐井划定单井微相，同步完善微相序列;
制作骨架相剖面，沉积微相剖面闭合，初步判定相模式;
在相模式指导下，进行平面相组合(同类相合并)，制作相草图，完善相模式;
根据相草图、相序组合规律、相变规律，修正单井微相;
预测可能的过渡相位置、无井区域的相类型，审查“夜猫子”相是否应进一步合并或修正;
美化相边界，完成成果相图;
根据新井资料不断修正相图。
在第1步，粒度分析资料有助于判定或印证水动力环境，尤其是汇报必不可少;
在第2步，初步单井微相(优势相)划定的准确率能达到75%就是一流高手;
在第3步，最低要求是能找到物源/水动力的大方向;
在第4步，地质统计学(沉积微相建模)有助于制作相草图;
在第5步，修正后的单井微相准确率有望超过90%;
在第6步，由地质经验、个人性格、所秉承的主义、习惯等引发的主观因素开始起作用;
在第7步，变化和规律有机结合，成果相图看上去应该像一张没有房子、道路和人工堤的地理图;
在第8步，研究不止认识不断，直至油藏枯竭，停止研究，可得到最终相图。
——注意：研究沉积微相的主要目的之一，就是把小层划准。小层划分方案决定沉积微相，沉积微相组合结果修正小层划分方案，二者相辅相成、互为因果。
——注意：在有些地方，如新探区，判个大相就行了，实在没有必要研究微相。
有地震数据VS无地震数据
地球物理的进步为地质体的描述和分析带来了很大便利。
如果在地震资料品质好的地区或目的层，应该加强利用地震资料横向预测砂体能力;
但是对于地震资料品质不好(有时是特殊地质现象如浅层气造成的成像很差)，那么还要依赖地质基本功(如经典模式)。

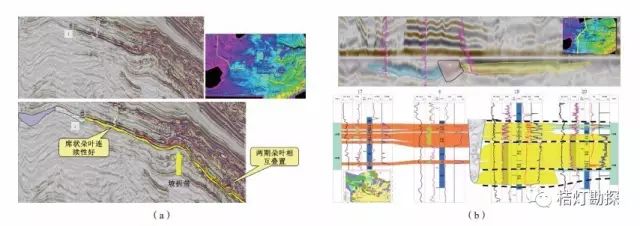

利用井震结合编制沉积微相图的方法：
尤其是对于碎屑岩发育区，应该是利用合适的三维地震属性信息进行沉积微相的划分，然后再用井点上的信息去校正。
现在三维地震信息已经很普及了，对于埋藏小于2000m的地区(大致)，10～20m左右的地层(基本上达到单砂层的级别了)已经可以直接将曲流河道、废弃河道、点砂坝、三角洲分流河道等沉积环境特征较清晰的显现出来了，再利用砂地比来判断沉积微相。
在高品质的三维地震信息把越来越逼真的地质体摆在我们面前时，我们首先要做的是用已钻井的测井数据(利用其纵向分辨率高的优点)去校正或解释地震信息，然后就是用平面上连片的地震解释信息去画沉积相，确定砂体类型……
井控密度大VS井控密度小
开发阶段，井比较多，可以采用上述两种经典模式。
勘探阶段，井相对很少，一是结合地震属性及其反演，二是一定要沉积模式来指导。
针对碎屑岩
要搞清楚研究区目的层的地质背景，尤其是古构造格局和物源方向;

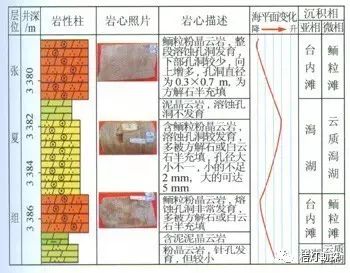

要大量的、认真的观察岩心(这是沉积微相图正确与否的关键所在)，确定岩石类型、结构、沉积构造及化石，然后就是垂向上的变化，即相序特征;
在岩心精细观察的基础上刻画其对应的测井曲线特征，即测井相，对不同微相的测井曲线逐一统计(这个不能完全按照书上的类型，因为每个地区都有自己的特点，一点要全面系统的总结自己研究去区的取心井);
利用测井相反演未取心的井段，即根据测井曲线对未取心的井段进行微相划分，尤其注意垂向上相序的变化;
在单井相剖面分析的基础上选取几个井做连井剖面图;即由点到面，查清沉积相的横向展布情况;
统计各井目的层的岩石类型、优势相以及砂地比，投到平面图上，绘制岩比图、优势相平面图以及砂地比平面图;
综合剖面图及上述几类平面图绘制沉积微相平面图
总之，沉积微相图绘制主要从单井相，剖面相，平面相逐步分析、相互校正。
关于高分辨率层序地层
当我们要对重点区进行剖析，经常把层序划分到五级，甚至是六级，这时候单个层序内部的地层一般是十米~几十米了，已经很薄了，所以在画沉积相的时候，就涉及到沉积微相了。
沉积微相的画法主要有以下几个方面：
首先要弄清该区该目的层段的沉积相及沉积亚相类型以及沉积体系;
要弄清楚该区的构造单元对沉积的控制作用;
对该区的古地貌也要有一定的认识;
弄清楚该区的物源方向(推荐做一下重矿物分析);
结合地震相，地震属性，反演砂体特征。(landmark 和jason);
结合砂体等厚图;
注意沉积微相在平面图上的组合及表现形式(如河道的宽度，形态展布，各微相的组合位置匹配等);
推荐用geomap来做沉积微相平面图。
总体思路
地质认识是基础。对于同一地区，相同的资料，不同的人可能得到不同的结果。因此必须对研究区有一个正确的地质认识，通过对地质的认识而总结规律，最后用规律检测我们做相的结果。
不同研究对象存在差异。不同地区，不同沉积环境和模式必然导致不同的沉积产物。既然成因存在着不同的机制，那么研究的方法也应该具有一定的针对性。例如:碎屑岩可以侧重于岩性，碳酸盐可以侧重于成岩作用。
具体问题具体对待。由于研究目的不同，或者受资料的限制，可能具体实践中会采取不同的研究方法。例如：如果地质资料有限，那么可以利用地震资料做地震相联合研究。某些的沉积模式和环境的研究可以结合地震属性研究，甚至水平切片上都有显示。另外岩性预测技术，储层反演技术也可以结合运用。
